L'entreprise reçoit les circuits imprimés d'une autre entreprise qui les font telles quelles leur ont été demandées. Il n'y a alors qu'une plaque avec des pistes sur plusieurs épaisseurs. L'intégration des composants se décompose en plusieurs étapes :

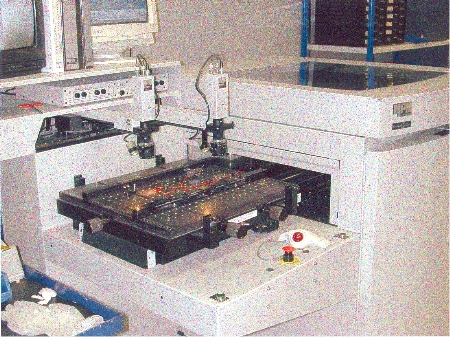

| 1. Déposer de la crème à braser. Il s'agit d'une pâte liant ou flux composée de billes de 40 à 80 microns et qui sert à attacher les composants pendant le report CMS en attendant de devenir de vraies soudures. On dépose la carte au travers d'un écran avec un appareil de sérigraphie semi-auto puis on étale la crème à braser. |
 |

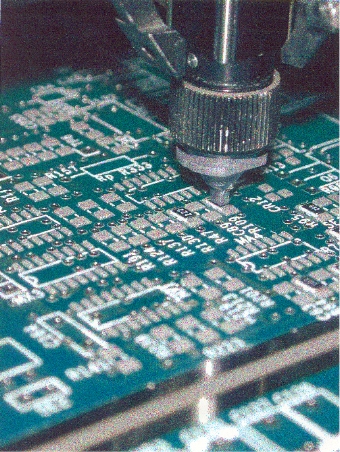

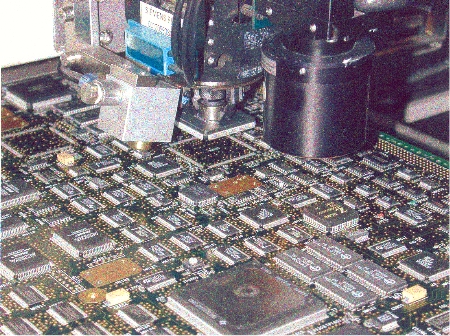

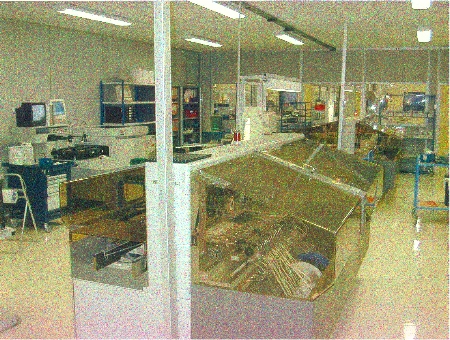

2. Poser les composants sur la carte encrémée avec des robots
"CMS" (Composants Montés en Surface).  |
|

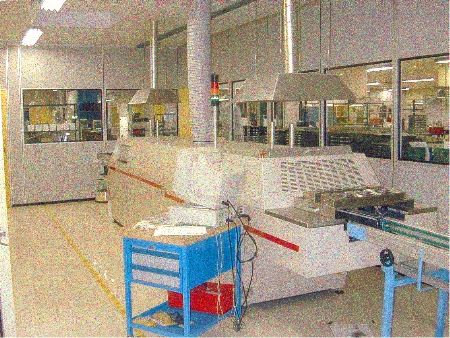

| 3. Le four de refusion. Celui-ci sert à transformer la crème à braser en joints de soudure. La température y est montée par paliers afin d'éviter l'effet thermique. Le four élimine en même temps l'eau contenue dans les cartes. |
 |
4. Après le brasage (soudure) de la face de l'élément, on
pose de la colle rouge en sérigraphie puis on pose les composants sur les points de colle.
Après on polymérise (durcit) la colle pendant 10 minutes à 120 °C.
Ensuite, c'est l'opération de pique, qui a lieu dans
l'atelier câblage.

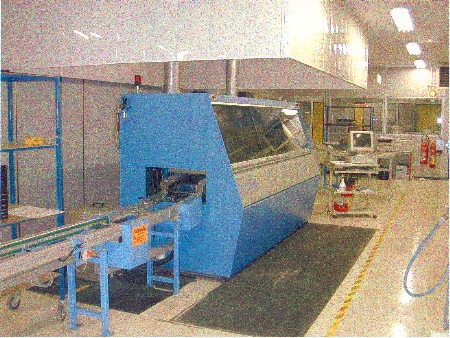

| 5. La vague. Le soudage a lieu par un contact entre la carte et les vagues d'étain. La vague soude les CMS du dessous et les traversants. |
 |
6. Pour finir, après la vague il faut faire une opération de contrôle avec la station de contrôle, les reprises des fils, les tests... à l'atelier câblage.
